1) Tường chắn đất có cốt MSE

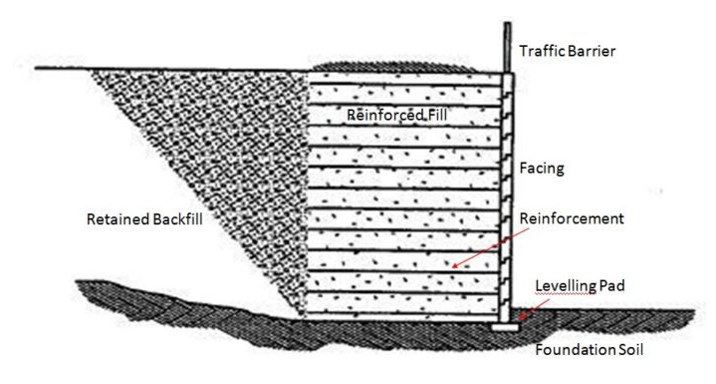

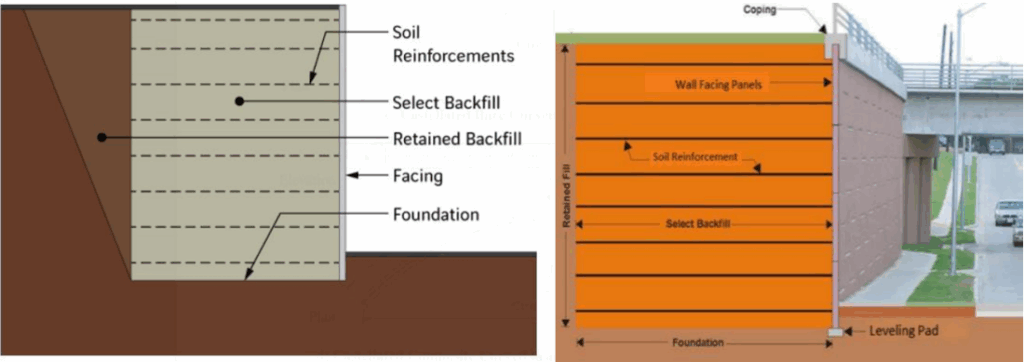

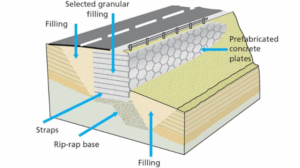

– Tường chắn đất có cốt (MSE Wall – Mechanically Stablized Earth Wall) là loại kết cấu phức hợp dựa vào trọng lượng bản thân để chống lại tác dụng của áp lực đất sau tường (phát minh bởi kỹ sư người Pháp H.Vidal năm 1963) có công năng vượt trội hơn nhiều so với tường chắn đất bê tông cốt thép truyền thống, với ba công năng chính: Chắn giữ đất, gia cường khối đất và chịu tải ngang.
Chắn giữ đất:
- Giúp ngăn ngừa khối đất phía sau bị trượt hoặc sụp khi có chênh lệch về cao độ. Với cơ chế phần bản mặt kết hợp khối đất có cốt tạo thành một kết cấu tổng thể chịu áp lực đất chủ động, giúp cho phần chịu lực chính nằm ở khối đất gia cường.
- Khi kết hợp sử dụng vật liệu đắp hạt thô, có tính năng tiêu tán nước tốt, giảm áp lực thuỷ tĩnh. Đã mang lại những ưu điểm linh hoạt, chịu được lún cục bộ.
Gia cường khối đất:

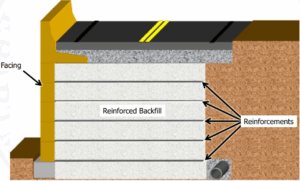

- Hệ thống geogrid tạo ra một khối đất gia cường với sức chịu tải cao hơn nhiều sơ với đất thường bằng cách bố trí các lớp geogrid nằm ngang trong khối đất đắp, giúp tăng khả năng liên kết với hạt đất nhờ ma sát hoặc khoá cơ học.
- Khi đất bị dịch chuyển, lực kéo được sinh ra trong cốt sẽ kháng lại sự trượt, giảm áp lực bề mặt. Từ đó, bản mặt chỉ đóng vai trò giữ ổn định cục bộ và bảo vệ bề mặt.
Chịu tải ngang:
- Với cơ chế hoạt động như một khối rắn, truyền tải và phân bố tải trọng xuống đất nền trong phạm vi rộng rãi. Cùng hệ cốt chịu lực kéo và chuyền tải ra sau khối đất, giúp làm giảm moment gây lật tại chân tường.
- Khả năng chịu tải ngang của tường MSE tốt hơn tường BTCT khi gặp động đất hoặc tải trọng thải đổi, tăng khả năng linh hoạt của kết cấu, làm hạn chế sự nứt gãy.

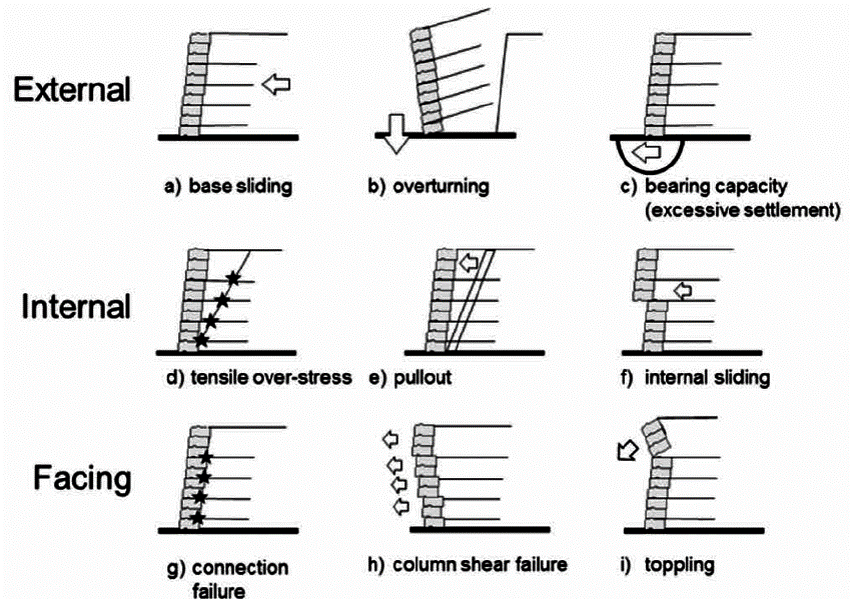

– Một số trường hợp phá hoại được xét đến trong thiết kế: Trượt bề mặt, lật, phá hoại lún, etc…
2) Trình Tự Thi Công Tường Chắn Đất MSE
Bước 1: Chuẩn bị mặt bằng và thi công móng tường
- Khảo sát định vị tim tuyến, cao độ và mốc khống chế, sau đó thực hiện san lấp mặt bằng khu vực thi công, đảm bảo đúng tim tuyến và cao độ thiết kế.
- Đào móng đến cao độ yêu cầu; xử lý nền nếu cần thiết bằng vật liệu cát, đá dăm hoặc cọc,…
- Đầm chặt móng và bố trí rãnh thoát nước tạm tránh bị úng nước trong quá trình thi công.
Bước 2: Thi công lớp móng và hàng bản mặt đầu tiên
- Sau khi đầm chặt nền móng, cần trải lớp vải địa phân cách tầng đất – đá, giúp cho các lớp vật liệu phát huy đúng tính chất cơ học, không bị xáo trộn trong quá trình thi công.
- Đổ lớp đá dăm hoặc bê tông lót móng, tạo bề mặt phẳng để thi công bản mặt MSE.

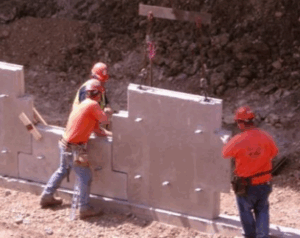

- Thi công lắp đặt hàng bản mặt MSE đầu tiên và khống chế, cố định bản mặt bằng giằng chống, nhằm tránh bị xê dịch khi đắp đất.
Bước 3: Trải và neo lưới địa kỹ thuật

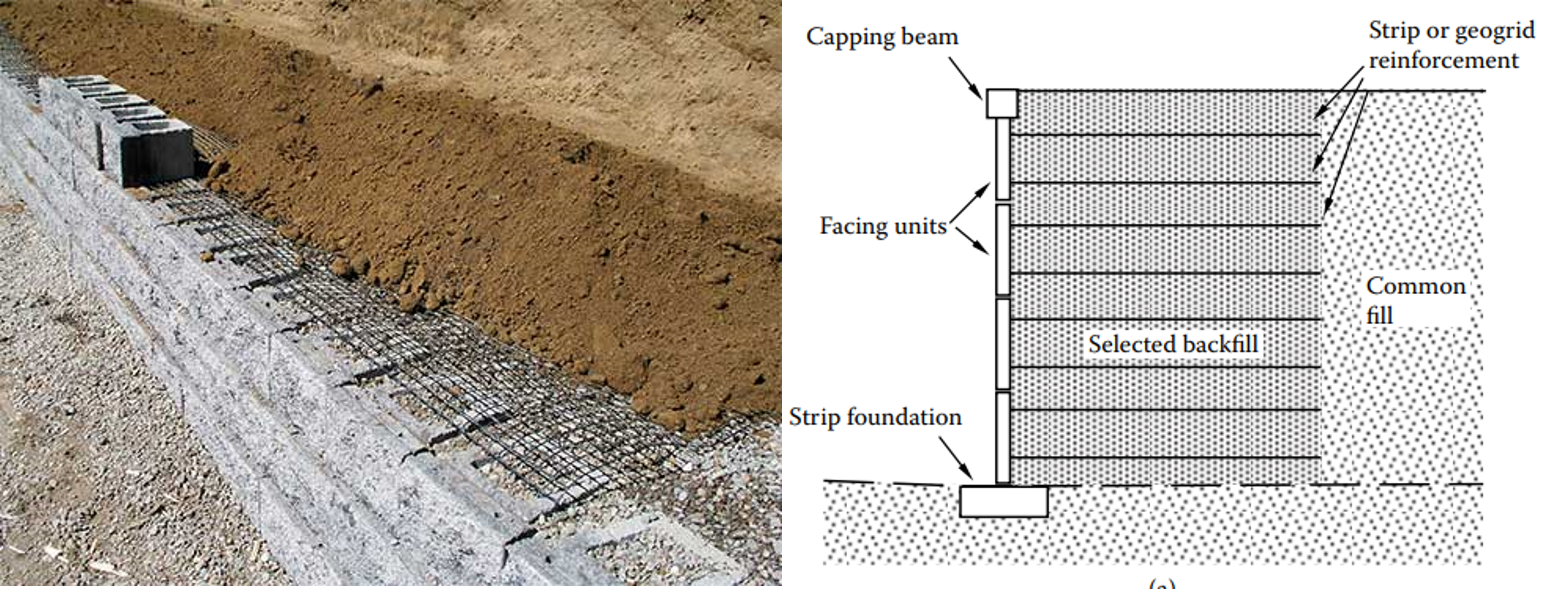

- Sau khi lắp đặt bản mặt và đắp đất đến cao độ trải lưới, tiến hành căng cắt lưới theo chiều dài neo trong thiết kế, hướng từ bản mặt ra sau lưng tường. Mép lưới được neo vào móc hoặc đầu neo trên bản mặt để giữ cố định lưới.
- Theo FHWA – NHI – 10 – 024 khuyến cáo; khoảng cách bố trí lưới gia cường theo phương đứng không quá 0.8m.
Bước 4: Lặp lại các bước lắp bản mặt – trải lưới – đắp đất

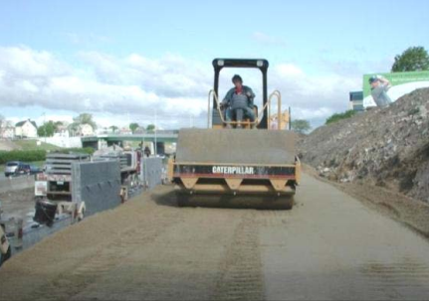

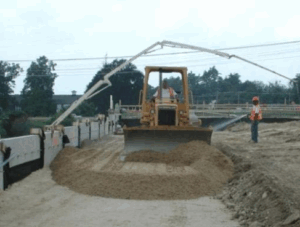

- Tiếp tục lắp đặt các hàng bản mặt sao cho mối nối đúng khớp thiết kế, trải lưới và đất. Sau đó đầm chặt từng lớp đất sao cho đạt độ chặt thiết kế.
- Đảm bảo khoảng cách bố trí lưới gia cường theo phương thẳng đứng để đạt tối ưu về công năng gia cường cũng như tính ổn định công trình.
Bước 5: Hoàn thiện tường chắn MSE

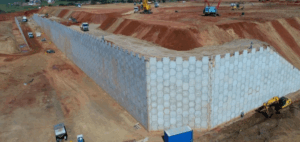

- Hoàn thiện lớp đỉnh tường và các công trình phụ trợ bên trên.
- Bố trí hệ thống thoát nước sau tường, giúp tăng khả năng thoát nước, giảm thiểu khả năng bão hoà đất trong tường chắn, gây mất ổn định công trình.
3) Tài Liệu – Tiêu Chuẩn
FHWA – NHI – 10 – 024 “Design and Consttuction of Mechanically Stabilized Earth Walls and Reinforced Soi Slopes – Volume I”
“Earth Pressure and Earth – Retaining Structures – Third Edition” – Chris R.I.Clayton, Rick I.Woods, Jarbas Milititsky
